Furtun inferior radiator Komatsu WB93, WB97 seria 5 – Ø46/59 mm, 315 mm

Furtun inferior radiator pentru Komatsu WB93 și WB97 seria 5E0

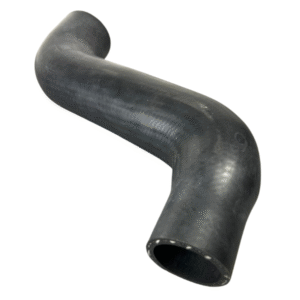

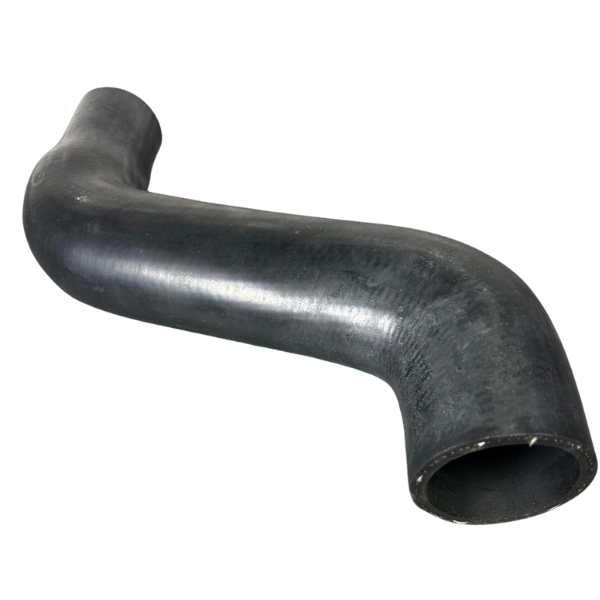

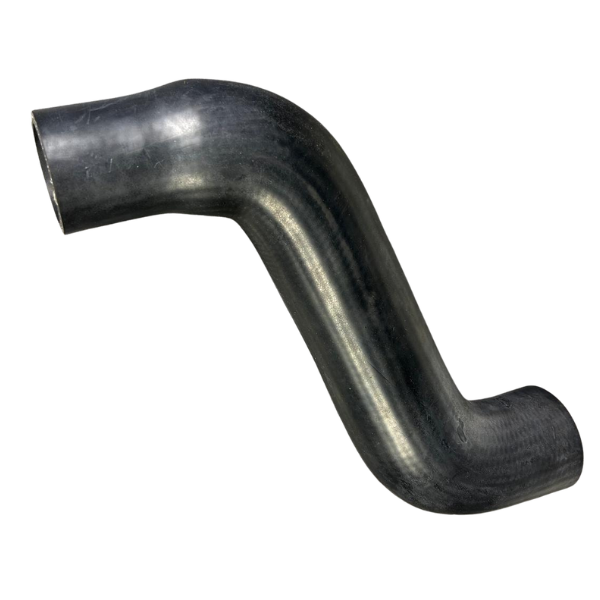

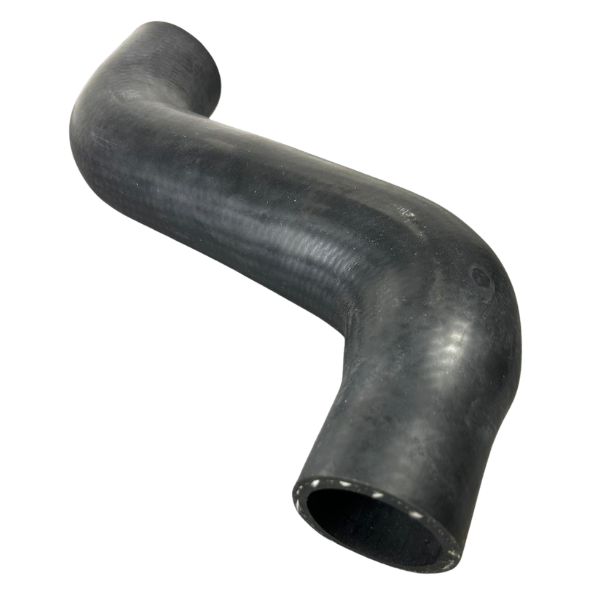

Furtun cu două curburi pentru circuitul de răcire al motorului. Se montează în partea inferioară a radiatorului, în configurațiile Komatsu compatibile, și permite circulația lichidului de răcire între radiator și motor.

Caracteristici tehnice

• Tip piesă: furtun pentru lichidul de răcire.
• Poziție de montaj: partea inferioară a radiatorului.
• Material: cauciuc.
• Număr de curburi: 2.
• Distanță minimă între cele două capete, L1: 315 mm.
• Diametru interior minim: 46 mm.
• Diametru interior maxim: 59 mm.
• Distanță minimă de la capătul furtunului până la centrul interior al primei curburi, L2: 50 mm.
• Distanță maximă de la capătul furtunului până la centrul interior al primei curburi, L3: 80 mm.

Compatibilitate utilaje și serii

• Komatsu WB93R-5E0: aplicație indicată de la seria F60003 în sus.
• Komatsu WB93S-5E0: aplicație indicată de la seria F20003 în sus.
• Komatsu WB97R-5E0: aplicație indicată de la seria F80003 în sus.
• Komatsu WB97S-5E0: aplicație indicată de la seria F30003 în sus.

Compatibilitatea se verifică după seria completă a utilajului și configurația circuitului de răcire.

Verificarea dimensiunilor

Comparați diametrele interioare de 46 și 59 mm, orientarea celor două curburi și distanța dintre capete cu furtunul existent. Dimensiunea L1 de 315 mm reprezintă distanța minimă dintre capete, nu lungimea desfășurată a furtunului.

Montaj și întreținere

La înlocuire se verifică starea racordurilor și a colierelor. După montaj, circuitul se completează și se aerisește conform instrucțiunilor utilajului, apoi se verifică etanșeitatea.

Verificare înainte de comandă

Trimiteți seria buldoexcavatorului și fotografii ale furtunului vechi pentru verificarea formei și a montajului.
